Sonderbau und Ex-Schutzlösungen
Logistik ist viel mehr als der Transport von A nach B. Die Anforderungen sind dabei so unterschiedlich wie die Industrien und Branchen. Sollten unsere Serienprodukte Ihren speziellen Transportaufgabenstellungen nicht hinreichend entsprechen, kommt eventuell eine Sonderbaulösung für Sie infrage.
Solche Lösungen kombinieren beispielsweise ein Sonder-Lastteil mit einem Serien-Antriebsteil. Und zwar exakt so, wie Sie es für Ihre Produktions- und Logistikprozesse benötigen. Um passgenaue Transportlösungen für den industriellen Einsatz zu finden, verbinden wir anspruchsvolles Engineering und Innovationskraft mit dem Prozess- und Produktions-Know-how eines der international führenden Anbietern auf dem Gebiet der innerbetrieblichen Logistik.
Sonderbauten sind für Jungheinrich die Königsdisziplin der Kundenorientierung. Je nach dem Grad der Kundenanpassung und der Stückzahl produzieren wir die Spezialgeräte für Ihre spezifischen Einsatzzwecke in Kleinserien, Custom-Produkten oder Einzelanfertigungen. Entscheidend ist dabei allein das, was Sie mit Ihrem Sonderbau erreichen wollen.
Hier einige unserer Sonderbaulösungen:
Druck / Papier
Die Aufgabe
• Branche: Papier
• Last: Papierrollen
• Einsatzort: Papierveredelung
• Fahrzeug: Mitfahrerbetrieb, Seitsitz und Seitstand, 3.000 kg Tragfähigkeit

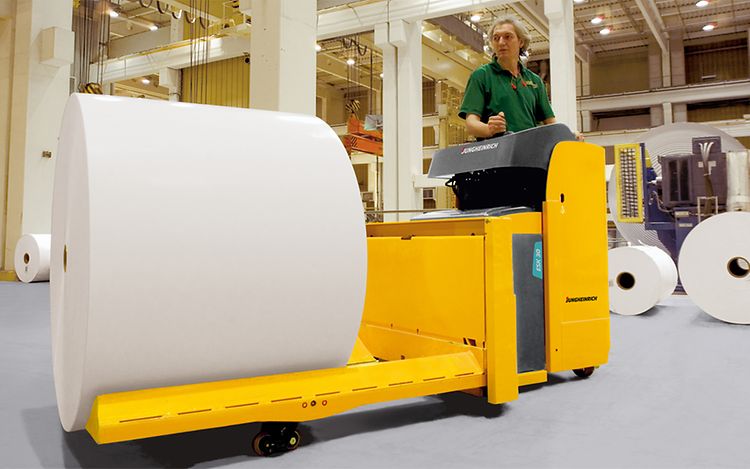

Die Lösung
Papierrollentransporter ESK 30
• Lastteil mit angeschweisster Prismenauflage
• Tandem-Lastrollen, ungebremst
• Gesamtlänge/-breite: 2.650/1.200 mm
• Hub: 125 mm
• Papierrollen von 690 bis 1.510 mm Durchmesser

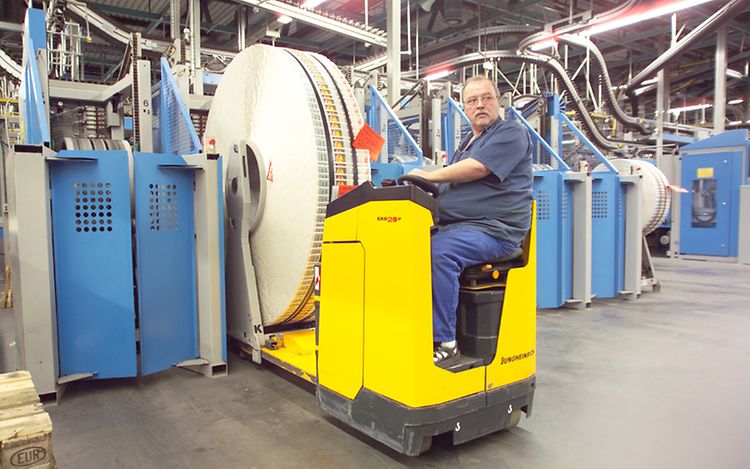

Die Aufgabe:
• Branche: Verlag
• Last: Printrollen
• Einsatzort: Druckerei
• Fahrzeug: Mitfahrbetrieb, Seitsitz
• 2.000 Kilogramm Tragkraft
Die Lösung:

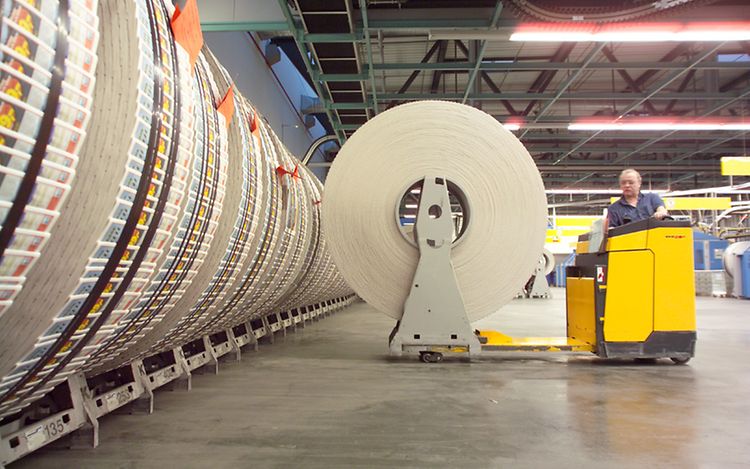

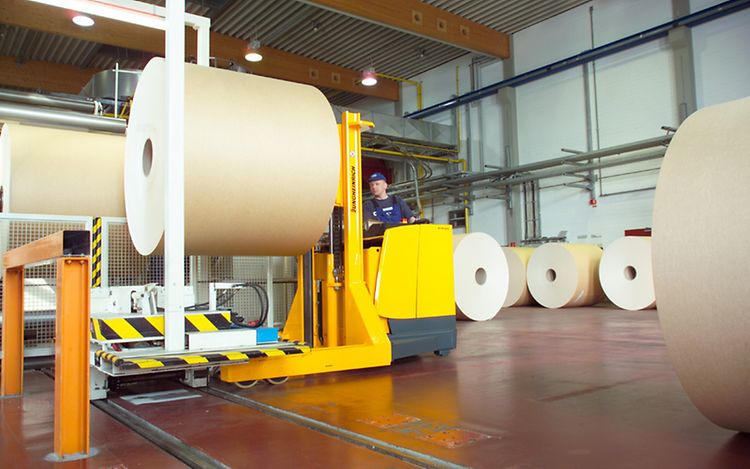

Printrollentransporter EKE 20 P
• Plattform zur Aufnahme des Printrollengerätes
• Verriegelungsmechanismus für sichere Kurvenfahrten
• Bequeme Sitzposition auch für längere Transportstrecken
• Schleichfahrt bei Lenkradeinschlag grösser als 25°
• Lastteilentriegelung nur bei stehendem Fahrzeug
Die Aufgabe:
• Branche: Papier
• Last: Kartonrollen
• Fahrzeug: Mitfahrbetrieb, Seitsitz
• 3.500 Kilogramm Tragkraft
Die Lösung:

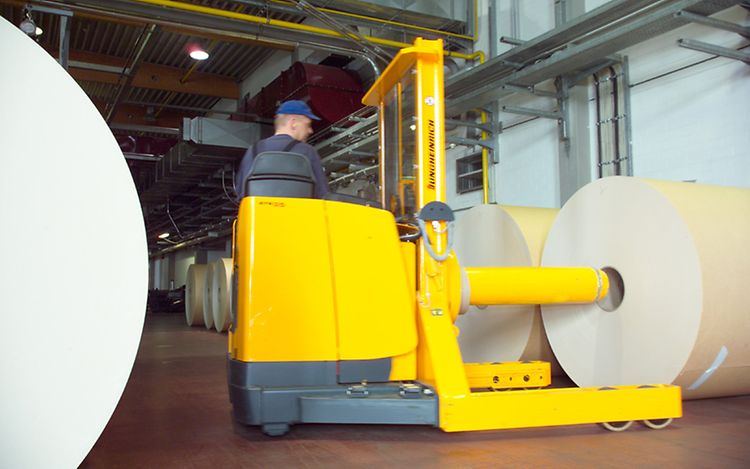

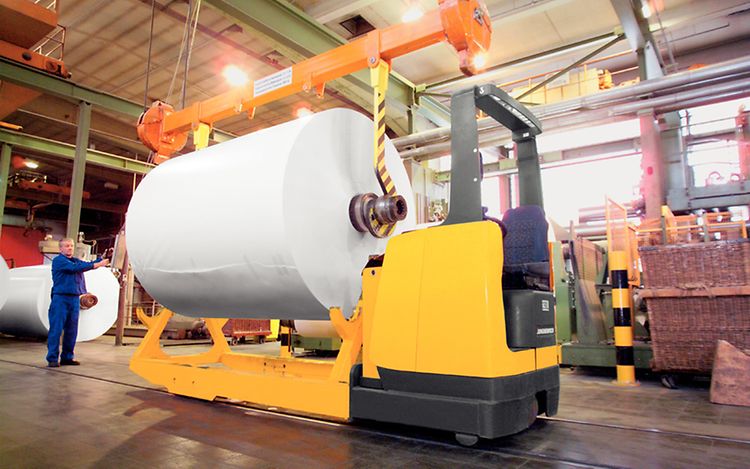

Papierrollentransporter ETB 35
• Endlos nach links und rechts drehbarer Dorn mit Fernsteuerung
• Gebremste Vulkollanlasträder
• Gesamtlänge: 2.670 Millimeter
• Gesamtbreite: 1.740 Millimeter
• Hubhöhe: 1.550 Millimeter
• 675 Millimeter Lastschwerpunktabstand
• Drehmoment Tragedorn: 11.000 Nm
• Einfach-Hubgerüst
Die Aufgabe:
• Branche: Papier
• Kunde: Scheufelen GmbH
• Last: Papierrollen/Kapuns
• Einsatzort: Druckerei
• Fahrzeug: Mitfahrbetrieb, Seitsitz
• 6.000 Kilogramm Tragkraft
Die Lösung:

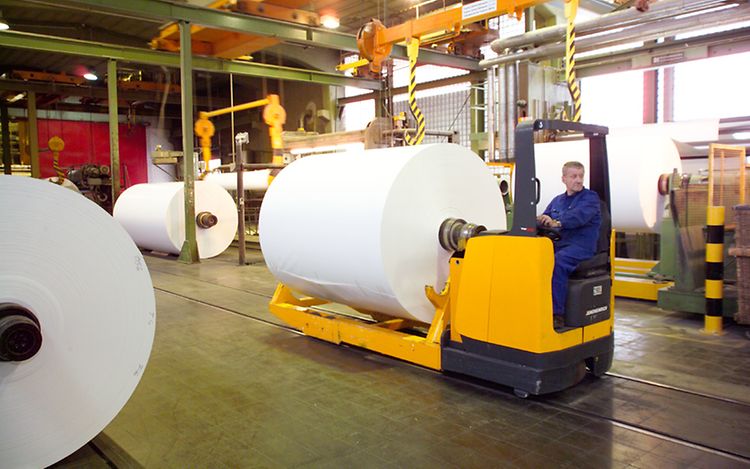

Papierrollentransporter ETW 60
• Hydraulische Lenkung
• Lastteil als Flanscheinheit
• Vulkollanlasträder (295x100 Millimeter)
• Gesamtlänge: 4.100 Millimeter
• Gesamtbreite: 1.120 Millimeter
• Schalenaufnahme
Die Aufgabe:
• Branche: Verpackungsindustrie
• Last: Druckwerkzeuge
• Einsatzort: Produktion/Werkshalle
• Fahrzeug: Mitgängerbetrieb, Deichsellenkung, 7.000 Kilogramm Tragfähigkeit
Die Lösung:

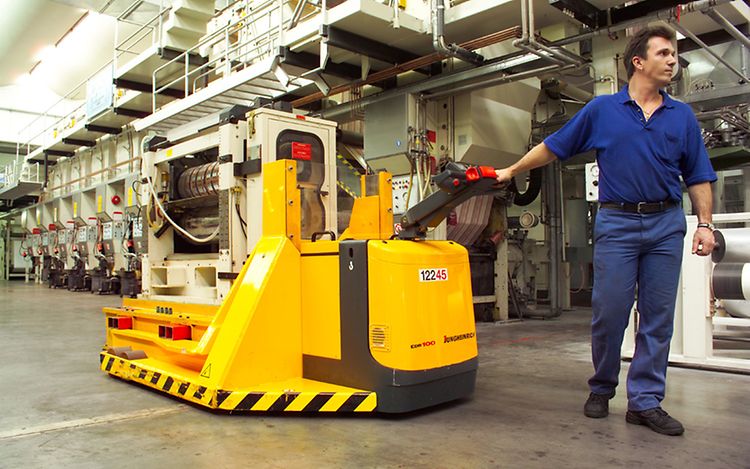

Breitspurhubwagen EDB 100
• Breitspurlastteil mit eingeschweisstem Monomast
• Hubschlitten mit angeschweissten Sonderlastelementen
• Modifizierte Lenkübersetzung
• 4 Vulkollanlasträder (ungebremst)
• Fahrgeschwindigkeit mit Last: 3,5 km/h
Industrie
Die Aufgabe:
• Branche: Folienstahlherstellung
• Last: Folienstahlrollen (Stahlcoil)
• Einsatzort: Lager-/Produktionshalle mit Stahlfliesen
• Fahrzeug: Mitfahrbetrieb, Seitsitz
• 8.000 Kilogramm Tragkraft
Die Lösung:

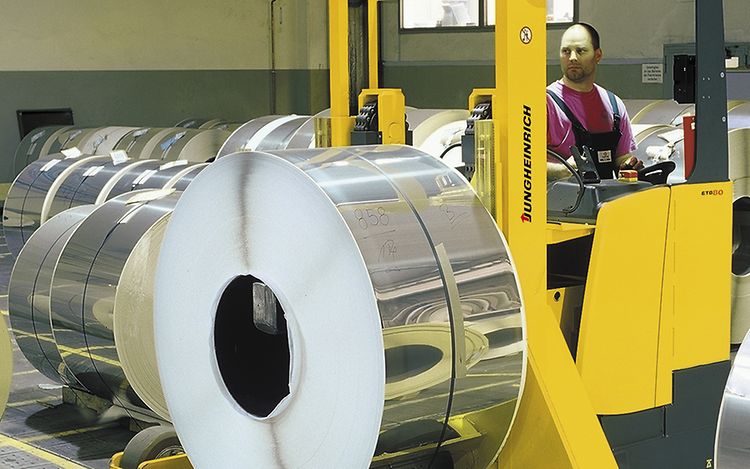

Rollentransporter ETB 80
• Dornaufnahme
• Verbreitertes Lastaufnahmemittel
• Lastteil als Flanscheinheit
• Einfach-Hubgerüst
• Spiegel für exakte Dornpositionierung
• Einstiegstür, Stahlrammschutz, verstärkte Beplankung
• Sonderbereifung
Die Aufgabe:
• Branche: Stahlindustrie
• Last: Stahlschmelze in Tiegeln
• Einsatzort: Giesserei
• Fahrzeug: Mitgängerbetrieb, Kippvorrichtung
• Tragfähigkeit: 2.000 Kilogramm
Die Lösung:

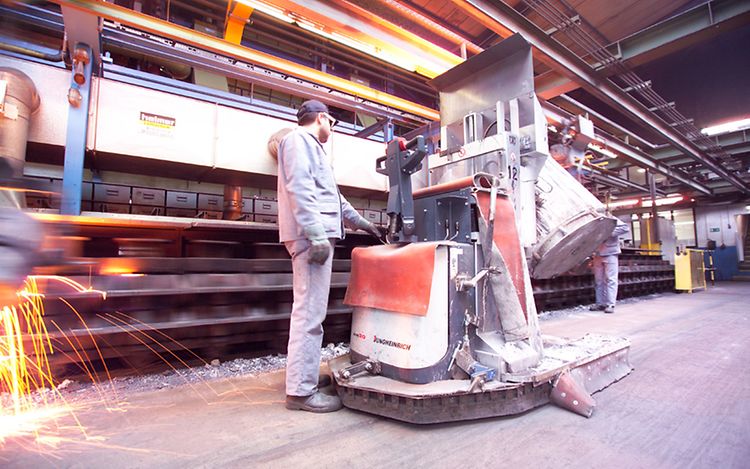

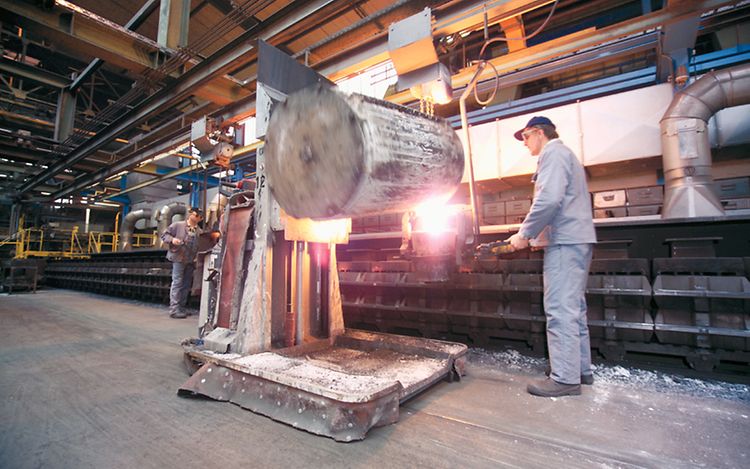

Tiegeltransporter EDB 20
• Extrem hitzebeständige Rundum-Verkleidung
• Drehkranz für feinfühliges Kippen des Tiegels
• Leichtgängige elektrische Deichsellenkung für Mitgängerbetrieb
• Radarmverbreiterung für maximale Standsicherheit
• Rundum-Fussleiste für Sicherheitsabstand zur Fahrzeugkontur
• Auffangwanne mit Sandbefüllung für heruntertropfende Schmelze

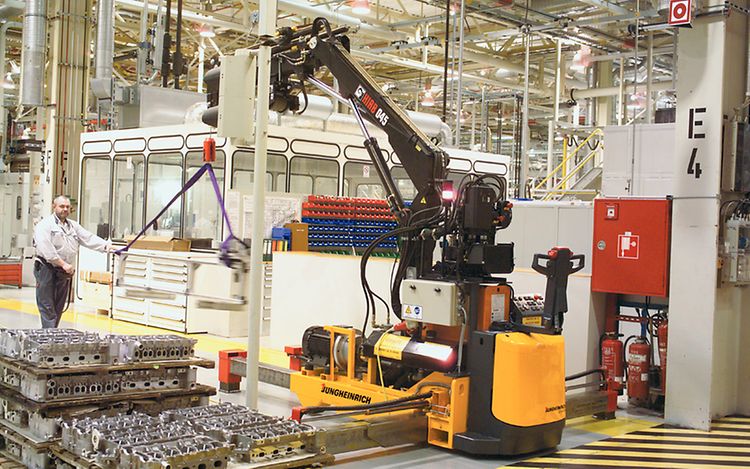

Die Aufgabe:
• Branche: Automobilzulieferer
• Last: Werkzeuge für Thermoumformer
• Einsatzort: Produktionshallen
• Hubhöhe mindestens 1.500 Millimeter
• Tragfähigkeit: 7.500 Kilogramm bei Lastschwerpunkt von 1.200 Millimeter

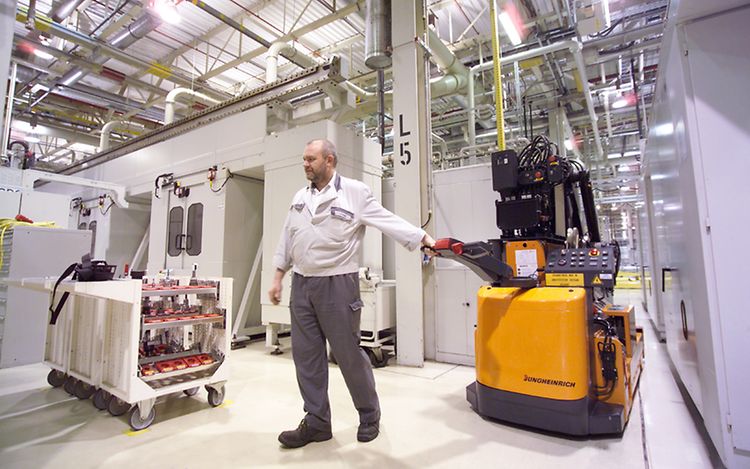

Die Lösung:

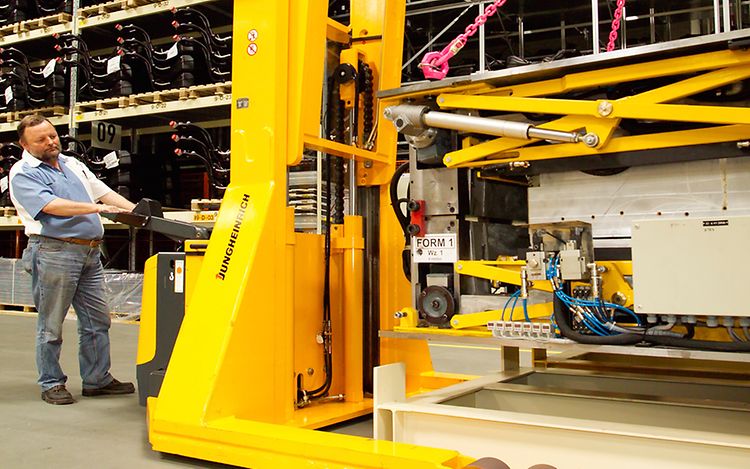

Kranausleger EDB 135
• Antrieb: ED
• Schwenkbarer Kranausleger
• Seitenverstellung des Auslegers mittels doppelwirkendem Hydro-Zylinder
• Vulkollanlasträder in Tandemausführung
• Einfach-Hubgerüst
• speedCONTROL
Die Aufgabe:
• Branche: Maschinenbau
• Last: Werkzeuge/Werkstücke
• Einsatzort: Fertigung
• Fahrzeug: Mitgängerbetrieb
• 600 Kilogramm Tragkraft
Die Lösung:
Mobilkran EDK 06
• Bis 7.200 Millimeter Ausfahrhöhe
• Fahrsteuerung durch Gleichstrommotor (batteriebetrieben)
• Kransteuerung durch Drehstrommotor (Anschluss an das Stromnetz)
• Teleskoparme mit hydraulischen Stutzfüssen
• Kranbedienung auch per Funkbedienung

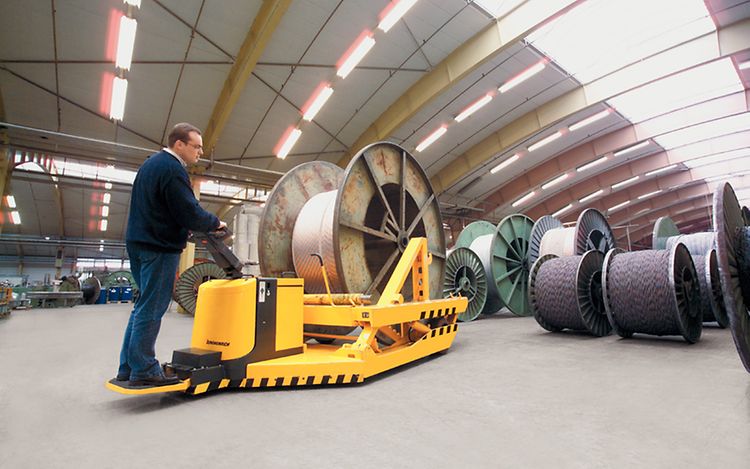

Die Aufgabe:
• Branche: Kabelherstellung
• Last: Kabeltrommeln unterschiedlicher Grösse
• Einsatzort: Produktionshalle
• Fahrzeug: Mitgänger-/Mitfahrerversion, Aufbaulader
• 9.000 Kilogramm Tragkraft
Die Lösung:

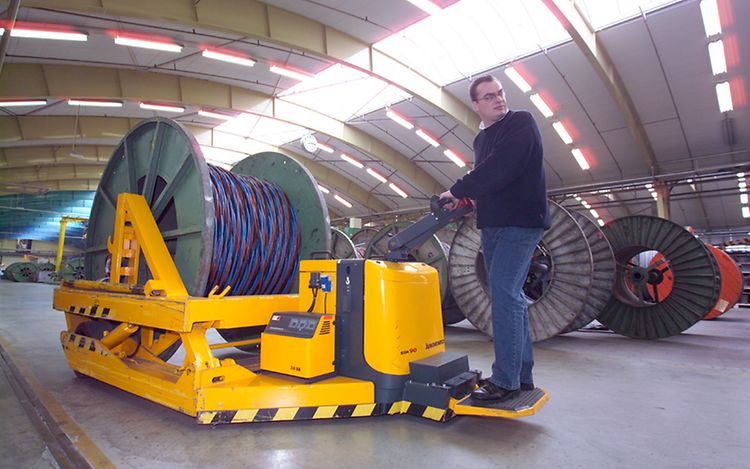

Balkentransporter EDK 90
• Lastteil als Flanscheinheit
• Hochklappbaree Standplattform
• Bodenfreies Anheben der Last
• Stützlager zum Abrollen der Kabeltrommel
• Sicherung der Hubeinrichtung durch Sperrklinke
• Gesamtlänge: 3.405 Millimeter
• Gesamtbreite: 2.025 Millimeter
Die Aufgabe:
• Branche: Möbelindustrie
• Last: Holzzuschnitt
• Einsatzort: Zuschnitt/Lager
• Fahrzeug: Mitfahrbetrieb, Seitsitz
• 2.000 Kilogramm Tragkraft

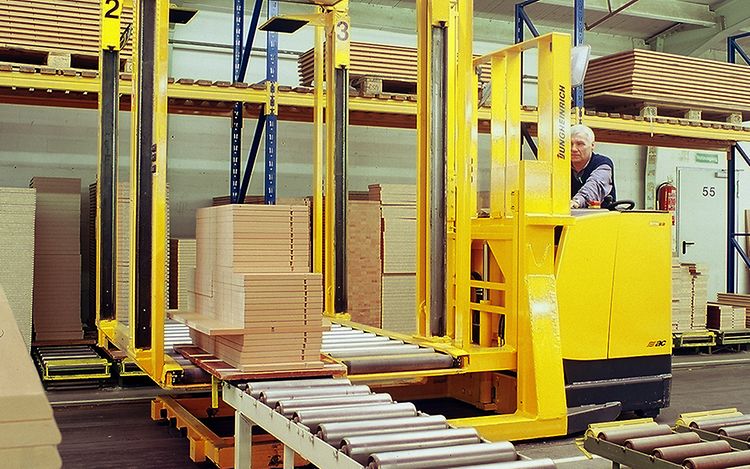

Die Lösung:
Rollenbahn-Lasteinheit ETW 22
• Fahrgestell mit 8 Einzelrädern
• Hydraulische Plattform für das Heben, Senken und Drehen der Last
• Zwei unabhängig voneinander angetriebene Rollenbahnen
• Hydraulischer Niederhalter (teleskopisch)
• Gesamtlänge: 4.025 Millimeter
• Gesamtbreite: 1.750 Millimeter
Chemie / Pharma

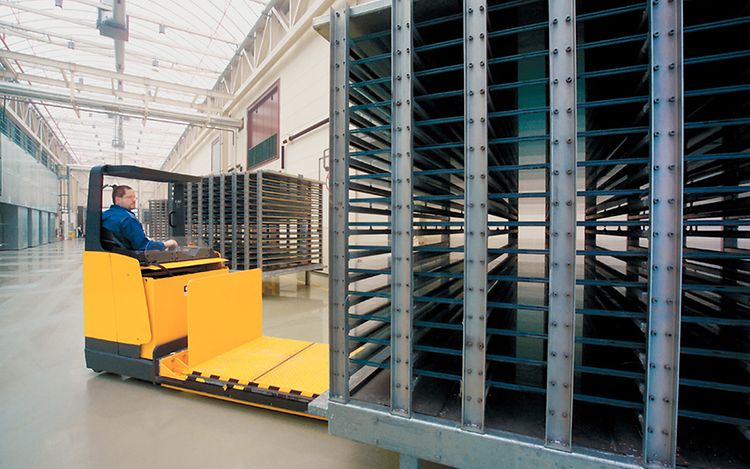

Die Aufgabe:
• Branche: Chemie
• Last: Plexiglasscheiben
• Einsatzort: Hochöfen
• Fahrzeug: Mitfahrerbetrieb, Seitsitz
• Tragfähigkeit: 10.000 kg
Die Lösung:

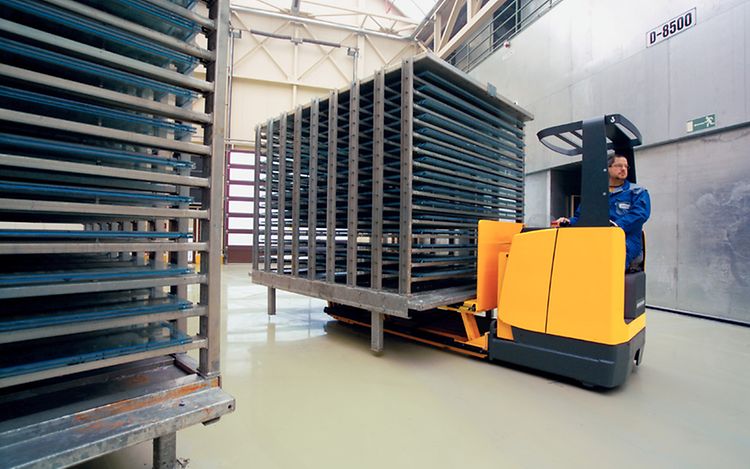

Plattformwagen ETH-P 100
• 310 bis 490 mm Einfahrhöhe
• Gesamtlänge: 4.650 Millimeter
• Gesamtbreite: 1.120 Millimeter
• Hub: 300 Millimeter
• Plattformlänge: 3.100 Millimeter
• In Rotbuchsen gelagerte Hubschwingen
• Zugfedern zur Beschleunigung der Senkgeschwindigkeit
Automotive
Die Aufgabe:
• Branche: Automobilindustrie
• Last: Unterschiedliche PKW-Modelle
• Einsatzort: z. B. Prototypenwerkstatt
• Fahrzeug: Mitgängerbetrieb, Spezialaufnahme für PKW-Achse, extreme Wendigkeit
Die Lösung:

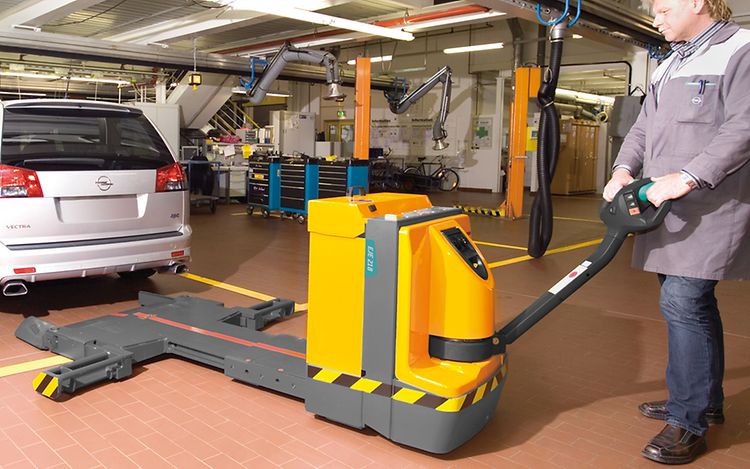

PKW-Transporter EJE 218
• Speziallastteil mit Klammervorrichtung
• Teleskopiereinrichtung zur Anpassung an jedes zu transportierende PKW-Modell
• Um die PKW-Achse drehbar durch rotierbare Lasträder
Getränke
Die Aufgabe:
• Branche: Getränke
• Last: Ladegestelle mit Weintanks
• Einsatzort: Weinkeller
• Fahrzeug: Reiner Mitgängerbetrieb ohne Standplattform, Deichsellenkung, 8.000 kg
• Tragfähigkeit

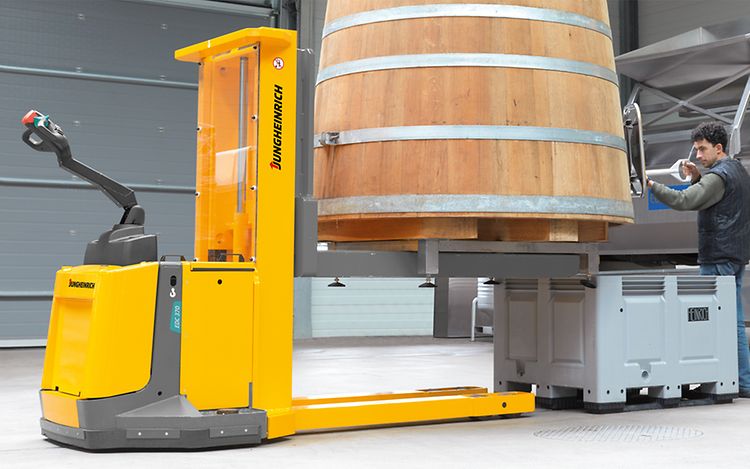

Die Lösung:
Hochhubwagen EDC 370
• 2.000 mm Gabellänge
• Verstärkter Rahmen
• Verstärktes Speziallastteil • Einfachhubgerüst
• Kastengabelquerschnitt (Aussenstege): h = 140 mm, t = 30 mm, e = 230 mm
Flughafen
Die Aufgabe:
• Branche: Flughafenlogistik
• Last: Cargoboxen
• Einsatzort: Flughafen
• Fahrzeug: Mitfahrerbetrieb, Seitsitz, 7.500 kg Tragfähigkeit
Die Lösung:

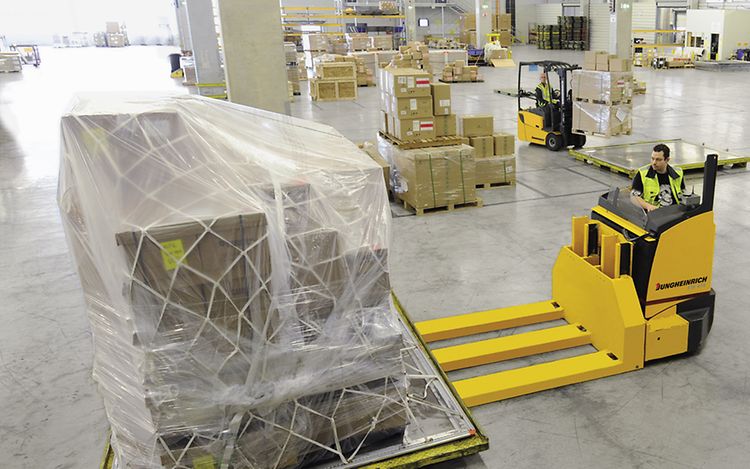

Niederhubwagen ETE 475
• 3.000 mm Gabellänge
• Dreifache Gabeln
• Magnetbremse
• Beidseitige Batterieentnahme
• Vulkollanbereifung
Mit unseren Sonderbauten bieten wir Ihnen passgenaue Transportlösungen.
