Costruzione speciale
Logistica significa molto più che arrivare da A a B. Le esigenze sono diverse, quanto lo sono i diversi settori industriali. Se i nostri prodotti di serie non dovessero essere all’altezza dei vostri incarichi di trasporto, eventualmente avete bisogno di una soluzione a costruzione speciale.
Tali soluzioni combinano per esempio una parte del carico speciale con una parte motrice di serie. Proprio come vi serve per i vostri processi di produzione e logistici. Per trovare delle soluzioni di trasporto su misura per l’uso industriale, combiniamo un’ingegneria esigente e la forza di innovazione con la competenza sui processi e la produzione di uno dei maggiori fornitori internazionali nel settore della logistica interna.
Le costruzioni speciali sono per Jungheinrich la disciplina principale dell’orientamento del cliente. A seconda del grado di adattamento al cliente e al numero di pezzi, produciamo i carrelli speciali per i vostri fini di utilizzo specifici in piccola serie, prodotti personalizzati o produzioni singole. Qui l’aspetto decisivo è costituito da cosa volete ottenere dalla costruzione speciale.
Ecco alcune delle nostre soluzioni di costruzione speciale:
Stampa / carta
Il compito
• Settore: Carta
• Carico: Rotoli di carta
• Luogo di impiego: Finissaggio carta
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale, portata 3.000 kg
La soluzione

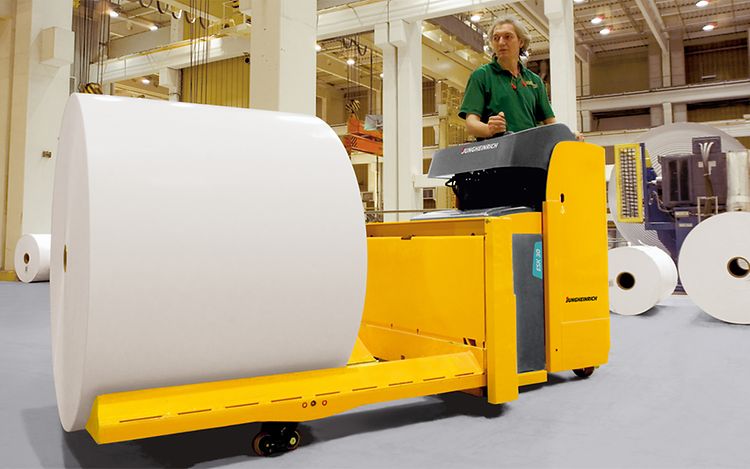

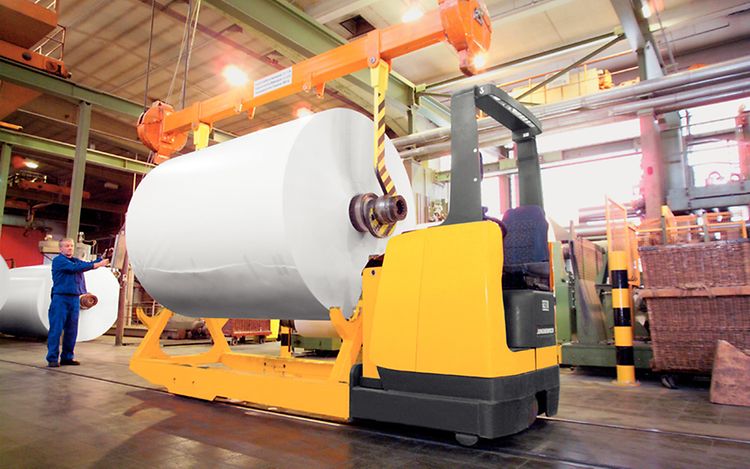

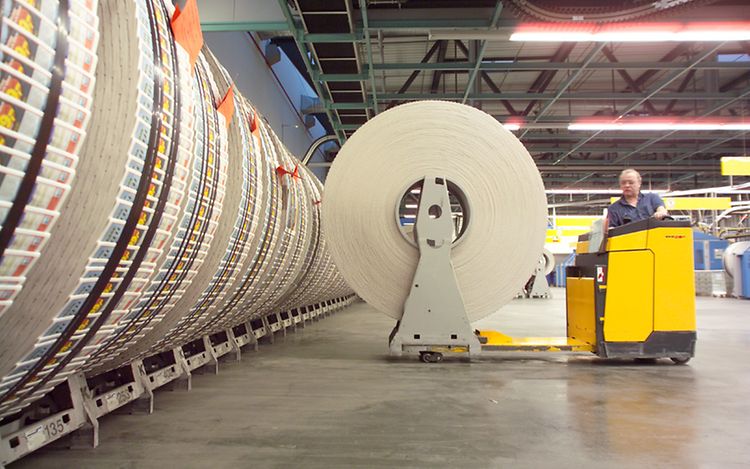

Trasportatore di bobine di carta ESK 30
• Parte del carico con piano d’appoggio prismatico saldato
• Rulli di carico tandem, senza freni
• Lunghezza/larghezza totale: 2.650/1.200 mm
• Sollevamento: 125 mm
• Diametro bobine di carta con diametro da 690 a 1.510 mm
Target:
• Settore: Editoria
• Carico: Rulli stampati
• Luogo d’impiego: Copisteria
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale
• 2.000 kg di portata
La soluzione:

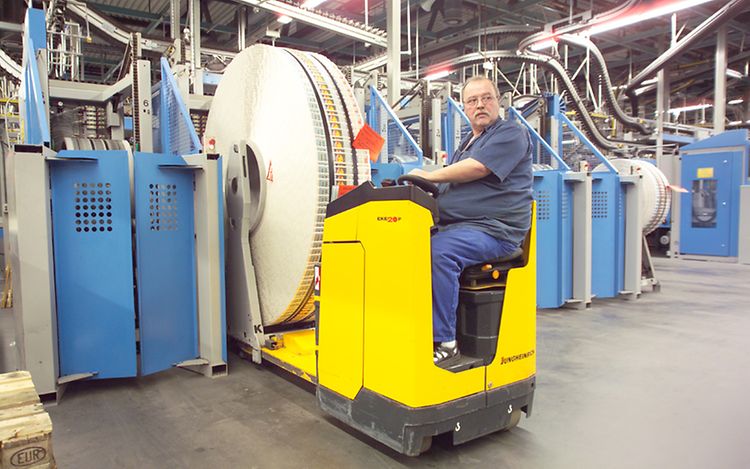

Trasportatore di rulli stampa EKE 20 P
• Piattaforma per il prelievo del carrello per rulli
• Meccanismo di bloccaggio per una marcia sicura in curva
• Comoda posizione di seduta anche per tragitti di trasporto lunghi
• Marcia lenta con angolo di sterzata maggiore di 25°
• Bloccaggio della parte dei carico soltanto a carrello fermo
Target:
• Settore: Carta
• Carico: Bobine di cartone
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale
• 3.500 kg di portata
La soluzione:

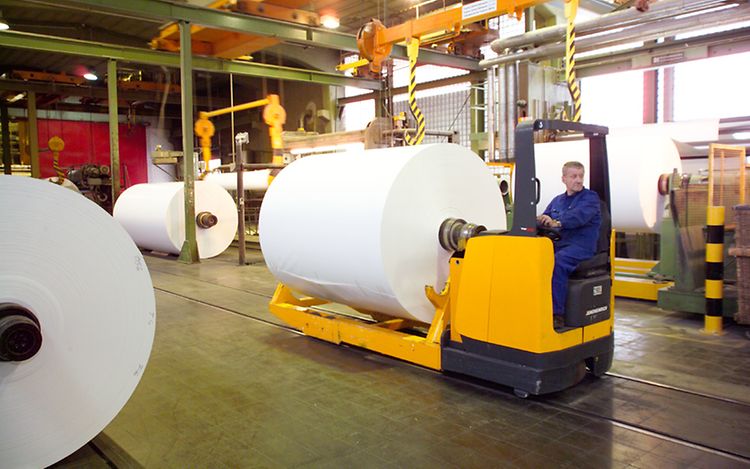

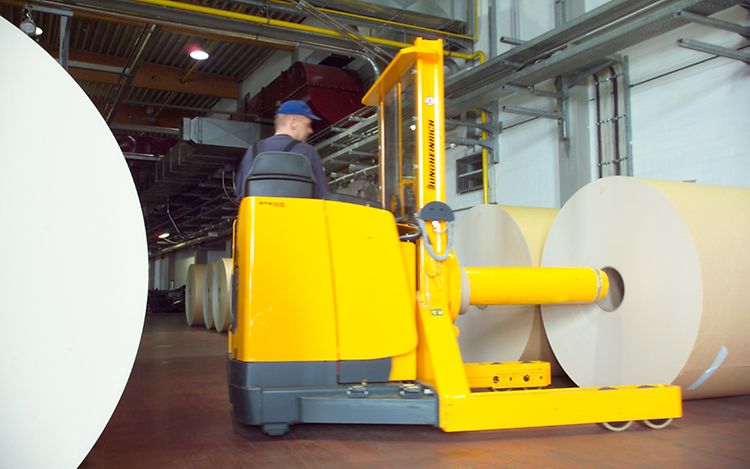

Trasportatore di bobine di carta ETB 35
• Perno girevole senza limiti a sinistra e a destra con comando a distanza
• Ruote di carico in Vulkollan con freno
• Lunghezza totale: 2.670 mm
• Larghezza totale: 1.740 mm
• Altezza di sollevamento: 1.550 mm
• 675 mm di distanza dal baricentro
• Coppia di serraggio perno portante: 11.000 Nm
• Montante semplice
Target:
• Settore: Carta
• Cliente: Scheufelen GmbH
• Carico: Rotoli di carta/bobine
• Luogo di impiego: Copisteria
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale
• 6.000 kg di portata
La soluzione:
Trasportatore di bobine di carta ETW 60
• Sterzo idraulico
• Parte del carico come unità flangiata
• Ruote di carico in Vulkollan (295x100 mm)
• Lunghezza totale: 4.100 mm
• Larghezza totale: 1.120 mm
• Prelievo piatto
Target:
• Settore: Imballaggi
• Carico: Stampanti
• Luogo d’impiego: Produzione/officina
• Veicoli: Modalità con operatore a terra, timone sterzante, portata 7.000 kg
La soluzione:
Transpallet a scartamento largo EDB 100
• Parte del carico con montante singolo saldato
• Piastre di sollevamento con elementi di carico speciale saldati
• Trasmissione sterzo modificata
• 4 ruote di carico in Vulkollan (senza freni)
• Velocità di marcia con carico: 3,5 km/h
Industria
Target:
• Settore: Produzione di pellicole d’acciaio
• Carico: Rotoli di pellicola d’acciaio (bobina in acciaio)
• Luogo d’impiego: Capannoni di magazzino/produzione con piastrelle d’acciaio
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale
• 8.000 kg di portata
La soluzione:

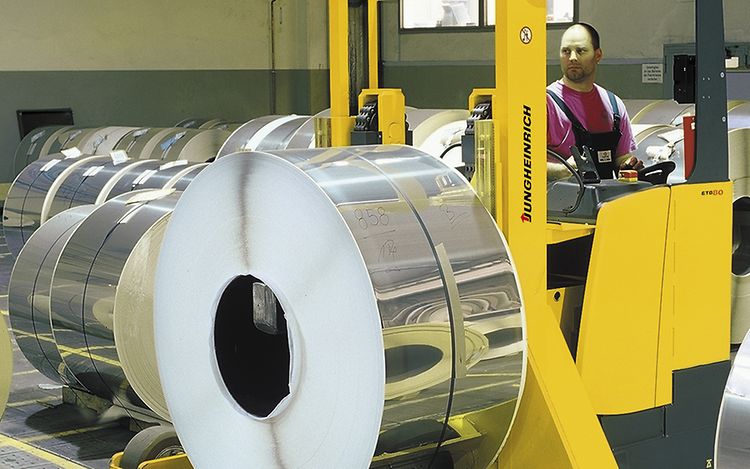

Trasportatore di rotoli ETB 80
• Attacco perno
• Attrezzatura prendicarico allargata
• Parte del carico come unità flangiata
• Montante semplice
• Specchio per il posizionamento preciso del perno
• Porta di salita, paraurti in acciaio, rivestimento rinforzato
• Gommatura speciale
Target:
• Settore: Acciaio
• Carico: Acciaio fuso in crogioli
• Luogo d’impiego: Fonderia
• Veicolo: Modalità con operatore a terra, dispositivo di ribaltamento
• Portata: 2.000 kg
La soluzione:

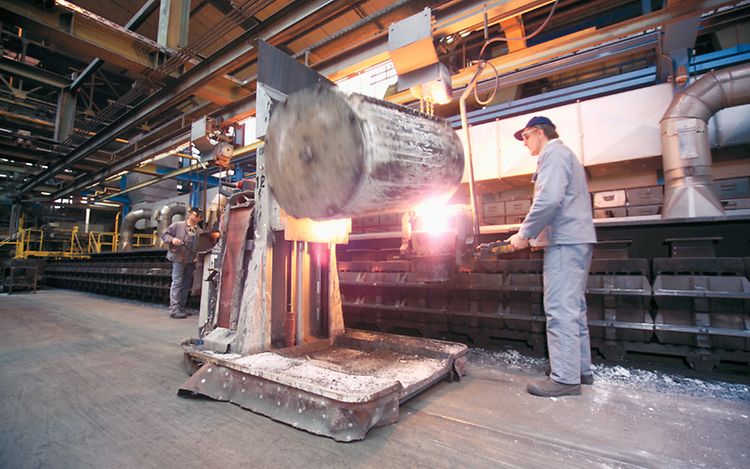

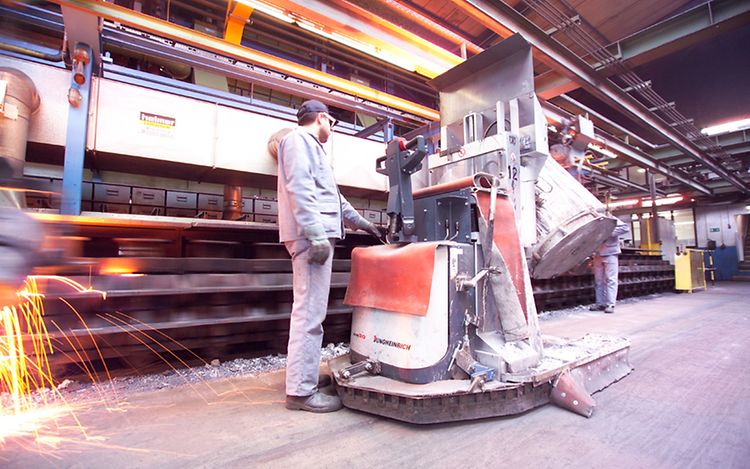

Trasportatore per crogioli EDB 20
• Rivestimento perimetrale estremamente resistente al calore
• Riduttore per il ribaltamento preciso dei crogioli
• Sterzo a timone elettrico scorrevole per modalità con operatore a terra
• Allargamento razze per la massima stabilità
• Sbarra di appoggio piedi perimetrale per una distanza di sicurezza dal profilo dei veicolo
• Vaschetta di raccolta riempita di sabbia per la massa fusa colata
Target:
• Settore: Fornitura di auto
• Carico: Strumenti per trasformatore termico
• Luogo d’impiego: Aree di produzione
• Altezza di sollevamento almeno 1.500 mm
• Portata: 7.500 kg con un baricentro del carico di 1.200 mm
La soluzione:

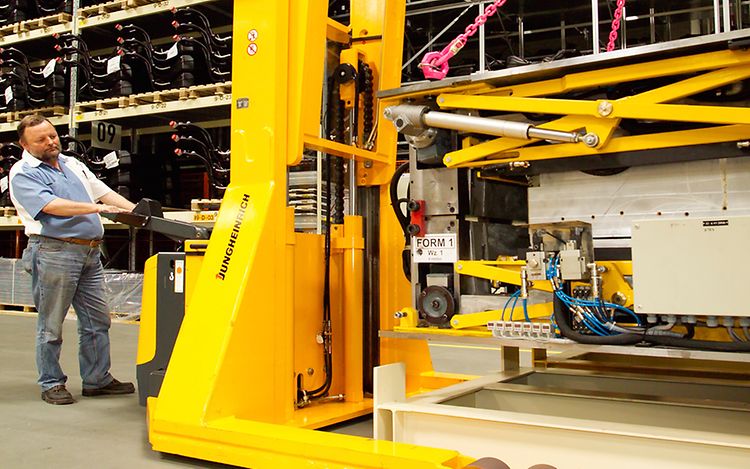

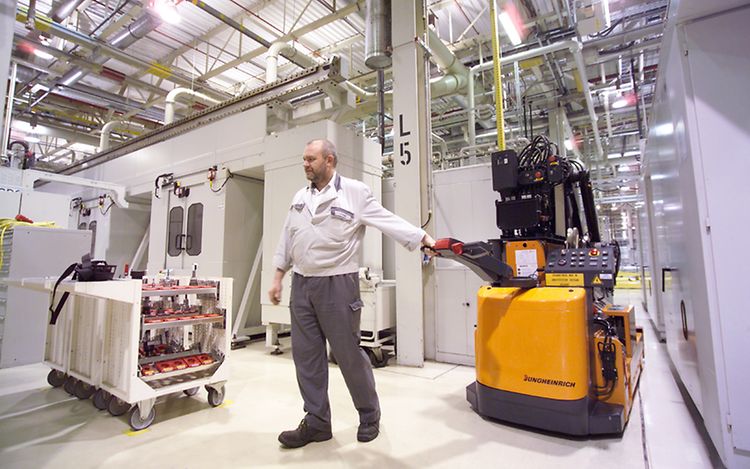

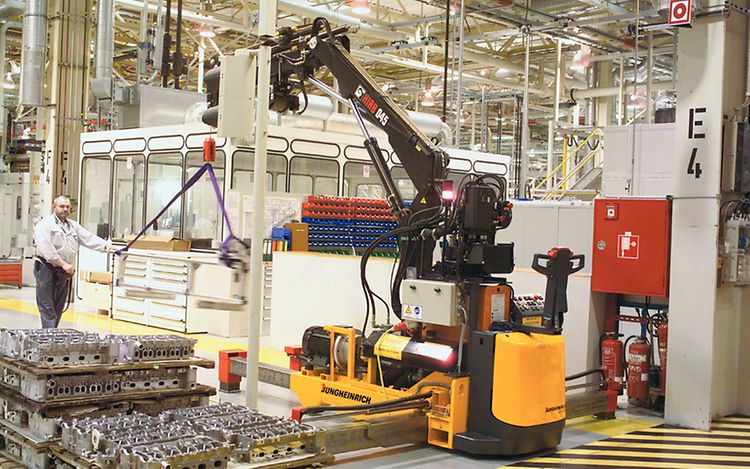

Braccio gru EDB 135
• Trazione: ED
• Braccio gru oscillante
• Regolazione laterale del braccio mediante il cilindro idraulico doppio
• Ruote di carico in Vulkollan in versione tandem
• Montante semplice
• speedCONTROL
Target:
• Settore: Meccanica
• Carico: Utensili/pezzi
• Luogo d’impiego: Produzione
• Veicolo: Modalità con operatore a terra
• 600 kg di portata
La soluzione:
Gru mobile EDK 06
• Fino a 7.200 mm di altezza a montante sfilato
• Comando di marcia con motore DC (a batteria)
• Comando gru con motore a corrente trifase (collegato alla corrente elettrica)
• Braccio telescopico con piedini di supporto
• Comando gru anche radio
Target:
• Settore: Produzione cavi
• Carico: Tamburi avvolgicavi di diverse dimensioni
• Luogo d’impiego: Capannone di produzione
• Veicolo: Versione con operatore a terra/a bordo, caricabatterie integrato
• 9.000 kg di portata
La soluzione:
Trasportatore a barre EDK 90
• Parte del carico come unità flangiata
• Piattaforma operatore in piedi ribaltabile
• Sollevamento del carico dal pavimento
• Cuscinetto di supporto per lo svolgimento dei tamburi di cavi
• Bloccaggio del dispositivo di sollevamento con maniglia di blocco
• Lunghezza totale: 3.405 mm
• Larghezza totale: 2.025 mm
Target:
• Settore: Falegnameria
• Carico: Sezioni di legno tagliato
• Luogo d’impiego: Taglio/Magazzino
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale
• 2.000 kg di portata
La soluzione:

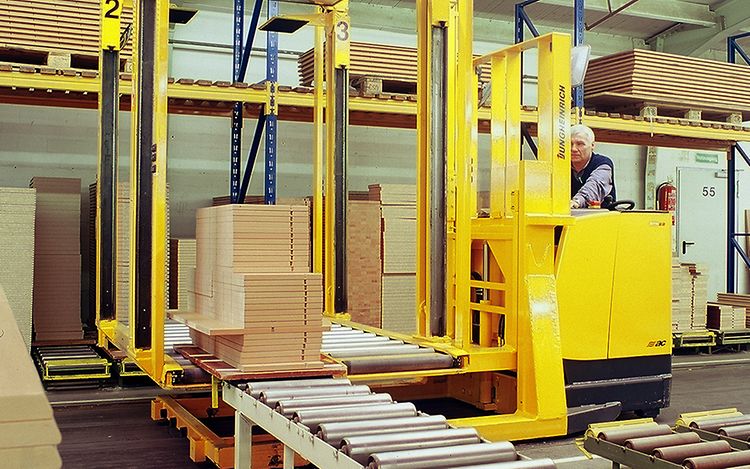

Unità di carico su rotaia ETW 22
• Carrello con 8 ruote singole
• Piattaforma idraulica per sollevamento, abbassamento e rotazione del carico
• Due rulliere ad azionamento separato
• Pressore idraulico (telescopico)
• Lunghezza totale: 4.025 mm
• Larghezza totale: 1.750 mm
Chimico / farmaceutico
Target:
• Settore: Chimico
• Carico: Lastre in Plexiglass
• Luogo d’impiego: Altoforno
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale
• Portata: 10.000 kg
La soluzione:

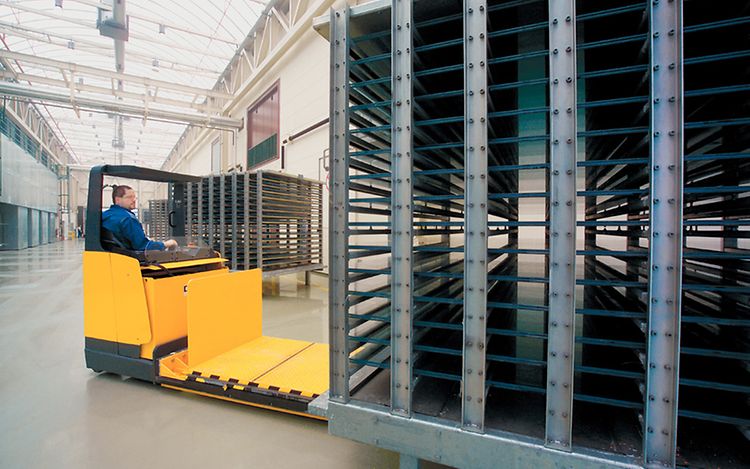

Elettropianale ETH-P 100
• da 310 a 490 mm di altezza di inforcamento
• Lunghezza totale: 4.650 mm
• Larghezza totale: 1.120 mm
• Sollevamento: 300 mm
• Lunghezza piattaforma: 3.100 mm
• Bilancieri poggiati su boccole rosse
• Molle di trazione per l’accelerazione della velocità di abbassamento
Automotive
Target:
• Settore: Industria automobilistica
• Carico: Diversi modelli di auto
• Luogo d’impiego: per es. officina prototipi
• veicolo: Modalità con operatore a terra, prelievo speciale per l'asse delle auto, estrema manovrabilità
La soluzione:

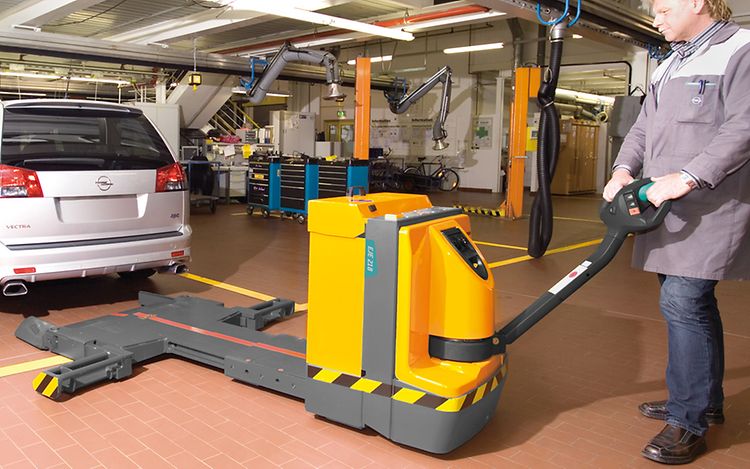

Trasportatore per autovetture EJE 218
• Parte del carico speciale con dispositivo a pinza
• Attrezzatura telescopica per l’adattamento a ogni modello di auto da trasportare
• Girevole attorno all’asse delle auto grazie alle ruote di carico rotanti
Bevande
Target:
• Settore: Bevande
• Carico: Piattaforma di carico con cisterne per vino
• Luogo d’impiego: Cantina
• Veicolo: Sola modalità con operatore a terra senza piattaforma operatore in piedi, 8.000 kg
• Portata
La soluzione:

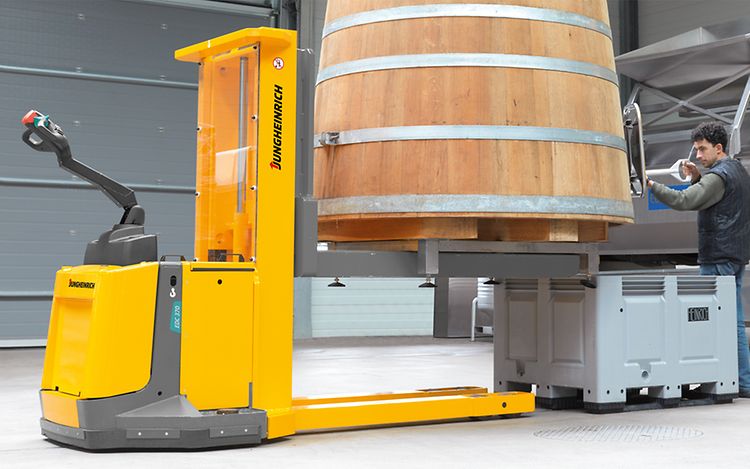

Stoccatore EDC 370
• 2.000 mm di lunghezza forche
• Telaio rinforzato
• Speciale parte del carico rinforzata • Montante semplice
• Sezione delle forche scatolate (listelli esterni): h = 140 mm, t = 30 mm, e = 230 mm
Aeroporti
Target:
• Settore: Logistica aeroportuale
• Carico: Contenitori cargo
• Luogo d’impiego: Aeroporto
• Veicolo: Modalità con operatore a bordo, seduta operatore laterale, portata 7.500 kg
La soluzione:

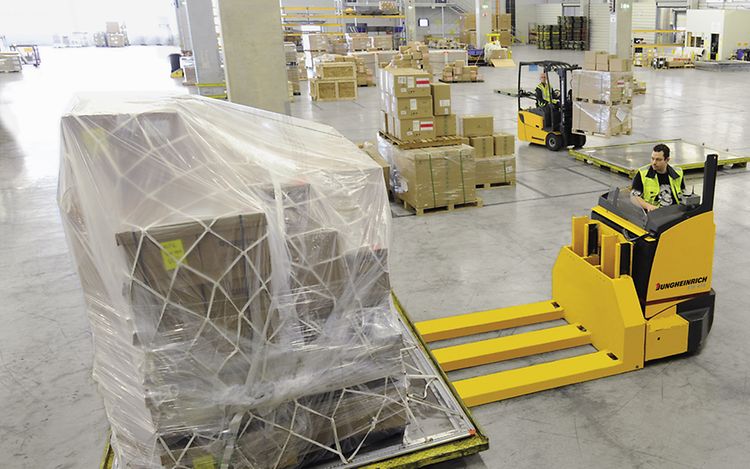

Transpallet ETE 475
• 3.000 mm di lunghezza forche
• forche triplex
• freno elettromagnetico
• estrazione batteria bilaterale
• Gommatura in Vulkollan
Con le nostre costruzioni speciali vi offriamo soluzioni di trasporto su misura.
